Turnarea prin injecție a plasticului este un proces de fabricație utilizat pe scară largă pentru producerea de piese din plastic în cantități mari. În centrul acestui proces se află mașina de turnat prin injecție de plastic, iar un element crucial al acestei mașini este designul matriței. În calitate de furnizor de mașini de turnat prin injecție de plastic, sunt bine versat în complexitatea designului matriței și semnificația acesteia în procesul general de turnare prin injecție.
Înțelegerea modelării prin injecție a plasticului
Înainte de a explora designul matriței, este esențial să aveți o înțelegere de bază a turnării prin injecție a plasticului. În acest proces, rășina de plastic este încălzită până când se topește și apoi injectată sub presiune înaltă într-o cavitate a matriței. Odată ce plasticul se răcește și se solidifică, matrița se deschide, iar piesa finită este aruncată. Această metodă permite producerea de piese din plastic complexe și precise, cu repetabilitate ridicată.
Aspecte cheie ale designului matriței
1. Considerarea designului piesei
Primul pas în proiectarea matriței este înțelegerea piesei care trebuie produsă. Geometria piesei, dimensiunile și cerințele de finisare a suprafeței joacă un rol vital. De exemplu, piesele cu degajări pot necesita mecanisme suplimentare în matriță, cum ar fi glisiere sau dispozitive de ridicare, pentru a permite o evacuare adecvată. Grosimea peretelui piesei trebuie, de asemenea, să fie uniformă pentru a asigura o răcire uniformă și pentru a preveni probleme precum deformarea sau urmele de scufundare.
2. Selectarea materialului
Alegerea materialului matriței este crucială. Materialele comune pentru matrițele de injecție din plastic includ oțel, aluminiu și aliaje de beriliu - cupru. Oțelul este cel mai utilizat datorită rezistenței sale ridicate, durabilității și rezistenței la uzură. Aluminiul este mai ușor și are o conductivitate termică mai bună, ceea ce poate duce la timpi de ciclu mai rapid. Beriliu - aliajele de cupru sunt utilizate în zonele în care este necesar un transfer ridicat de căldură, cum ar fi în jurul porților.
3. Proiectare porți
Poarta este punctul prin care plasticul topit intră în cavitatea matriței. Există mai multe tipuri de porți, inclusiv porți de sprue, porți de margine, porți submarine și porți pin-point. Selectarea tipului de poartă depinde de factori precum geometria piesei, materialul și volumul de producție. De exemplu, porțile de canalizare sunt simple și potrivite pentru piese de dimensiuni mari, în timp ce porțile cu vârf sunt utilizate pentru piese mici, de înaltă precizie, deoarece lasă un mic semn pe suprafața piesei.
4. Proiectarea sistemului de răcire
Un sistem de răcire eficient este esențial pentru a controla viteza de răcire a plasticului din matriță. Răcirea neuniformă poate duce la defecte ale pieselor, cum ar fi deformarea, tensiunile interne și finisarea slabă a suprafeței. Canalele de răcire sunt de obicei găurite sau prelucrate în plăcile matriței. Designul acestor canale ar trebui să asigure îndepărtarea uniformă a căldurii din toate zonele cavității matriței. Factori precum diametrul canalului, distanța și aspectul trebuie luați în considerare cu atenție.
5. Proiectarea sistemului de evacuare
Odată ce partea din plastic s-a răcit și s-a solidificat, trebuie scoasă din matriță. Sistemul de ejecție constă de obicei din știfturi, manșoane sau lame de evacuare. Designul sistemului de evacuare ar trebui să asigure că piesa este ejectată fără probleme, fără a provoca nicio deteriorare. Numărul, dimensiunea și locația elementelor de evacuare sunt determinate în funcție de forma și dimensiunea piesei.
Concepte avansate de proiectare a matrițelor
1. Matrite cu mai multe cavitati
Pentru producția de volum mare, se folosesc adesea matrițe cu mai multe cavități. Aceste matrițe au mai multe cavități identice, permițând producerea mai multor piese într-un singur ciclu de injecție. Cu toate acestea, proiectarea matrițelor cu mai multe cavități necesită o analiză atentă a echilibrului de curgere pentru a se asigura că fiecare cavitate este umplută uniform cu plastic topit.
2. Matrite de familie
Formele de familie sunt concepute pentru a produce piese diferite, dar înrudite într-o singură matriță. Acest lucru poate fi rentabil pentru producătorii care trebuie să producă o gamă de piese similare. Cu toate acestea, la fel ca matrițele cu mai multe cavități, matrițele de familie necesită, de asemenea, un control precis al debitului pentru a asigura o calitate constantă în toate piesele.
3. Sisteme Hot Runner
Sistemele cu canal cald mențin plasticul în stare topit de la unitatea de injecție până la poartă, eliminând necesitatea unui canal rece. Acest lucru reduce risipa de material și timpul de ciclu, deoarece nu este nevoie să îndepărtați și să reciclați materialul de rulare. Sistemele cu canal cald sunt mai complexe și mai costisitoare de proiectat și întreținut, dar oferă avantaje semnificative în ceea ce privește eficiența producției.
Mașinile noastre de turnat prin injecție de plastic și designul matrițelor

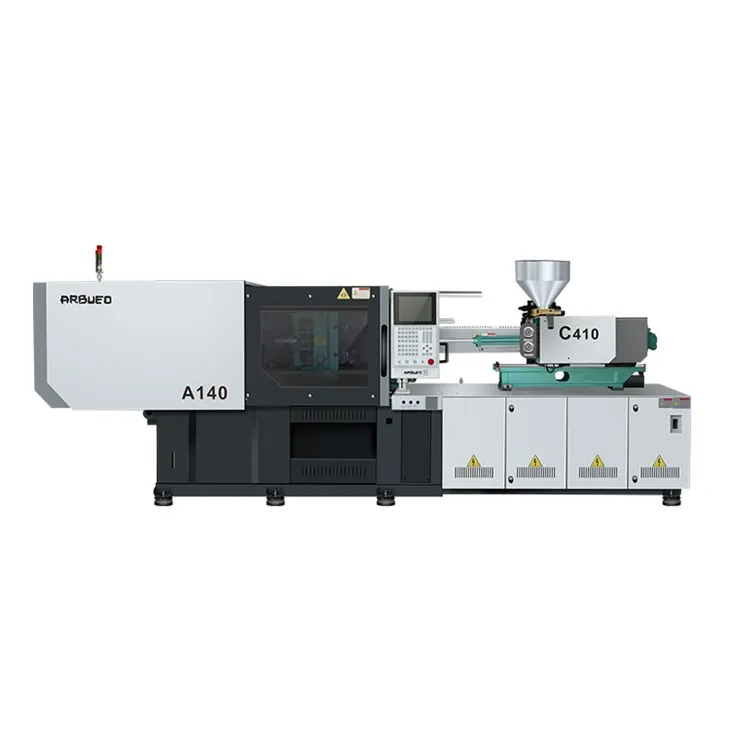

În calitate de furnizor de mașini de turnat prin injecție de plastic, oferim o gamă de mașini compatibile cu diferite modele de matriță. NoastreMașină de turnat prin injecție CNCoferă un control de înaltă precizie, care este esențial pentru producerea de piese turnate complexe. Tehnologia CNC permite mișcarea precisă a componentelor mașinii, asigurând presiuni constante de injecție și strângere.
NoastreMașină inteligentă de turnat prin injecțieeste echipat cu senzori și sisteme de control avansate. Aceste caracteristici pot optimiza procesul de injectare pe baza datelor în timp real, cum ar fi temperatura, presiunea și debitul. Acest lucru nu numai că îmbunătățește calitatea pieselor turnate, dar ajută și la reducerea consumului de energie.
Pentru producția de sticle și alte piese goale din plastic, nostruMașină de turnat prin injecție a sticleloreste conceput special. Are un design unic de matriță și un mecanism de injecție care poate produce sticle de înaltă calitate, cu grosime și formă constantă a peretelui.
Importanța colaborării în proiectarea matrițelor
Designul matriței nu este un proces unic. Este nevoie de o colaborare strânsă între proiectantul matriței, furnizorul de mașini de turnat prin injecție de plastic și utilizatorul final. Utilizatorul final poate oferi informații valoroase asupra cerințelor piesei, în timp ce furnizorul de mașini poate oferi expertiză cu privire la capacitățile și limitările mașinii. Proiectantul matriței combină apoi aceste informații pentru a crea un design optim al matriței.
Concluzie
În concluzie, proiectarea matriței pentru o mașină de turnat prin injecție de plastic este un proces complex și critic. Acesta implică mai mulți factori, de la proiectarea pieselor și selecția materialului până la proiectarea porților, sistemele de răcire și de evacuare. Concepte avansate precum matrițe cu mai multe cavități, matrițe de familie și sisteme cu canal cald îmbunătățesc și mai mult eficiența și calitatea procesului de turnare prin injecție.
În calitate de furnizor de mașini de turnat prin injecție de plastic, ne angajăm să oferim clienților noștri cele mai bune mașini din clasă și să le sprijinim în procesul de proiectare a matriței. Dacă sunteți interesat să aflați mai multe despre mașinile noastre sau aveți nevoie de asistență cu proiectul dvs. de proiectare a matriței, vă încurajăm să ne contactați pentru o discuție detaliată și o potențială achiziție. Așteptăm cu nerăbdare să colaborăm cu dumneavoastră pentru a vă atinge obiectivele de producție de piese din plastic.
Referințe
- „Manual de turnare prin injecție” de O. Olszewski
- „Tehnologia de turnare prin injecție a plasticului” de RA Malloy
- „Design de matriță pentru turnarea prin injecție” de EA Johnston
