Proiectarea unei matrițe pentru o mașină de turnat prin injecție de plastic este un proces crucial care necesită un amestec de cunoștințe tehnice, creativitate și atenție la detalii. În calitate de furnizor de mașini de turnat prin injecție de plastic, am văzut direct cum o matriță bine proiectată poate face sau întrerupe o serie de producție. În acest blog, vă voi prezenta pașii și considerațiile cheie în proiectarea unei matrițe pentru o mașină de turnat prin injecție de plastic.
Înțelegerea elementelor de bază ale turnării prin injecție a plasticului
Înainte de a vă scufunda în designul matrițelor, este esențial să înțelegeți cum funcționează turnarea prin injecție de plastic. În termeni simpli, peleții de plastic sunt încălziți până se topesc. Plasticul topit este apoi injectat într-o cavitate a matriței sub presiune înaltă. Odată ce plasticul se răcește și se solidifică, matrița se deschide, iar piesa finită este aruncată.

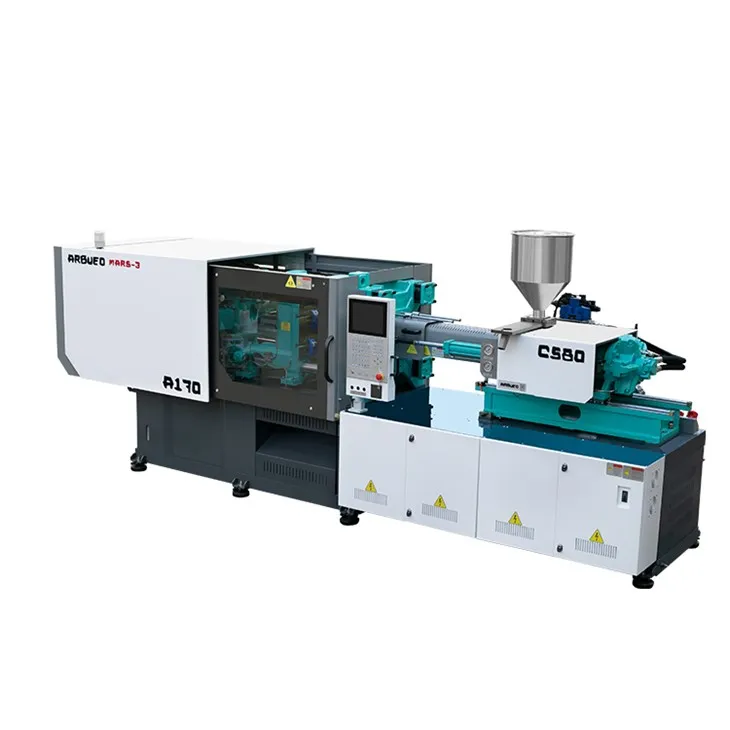

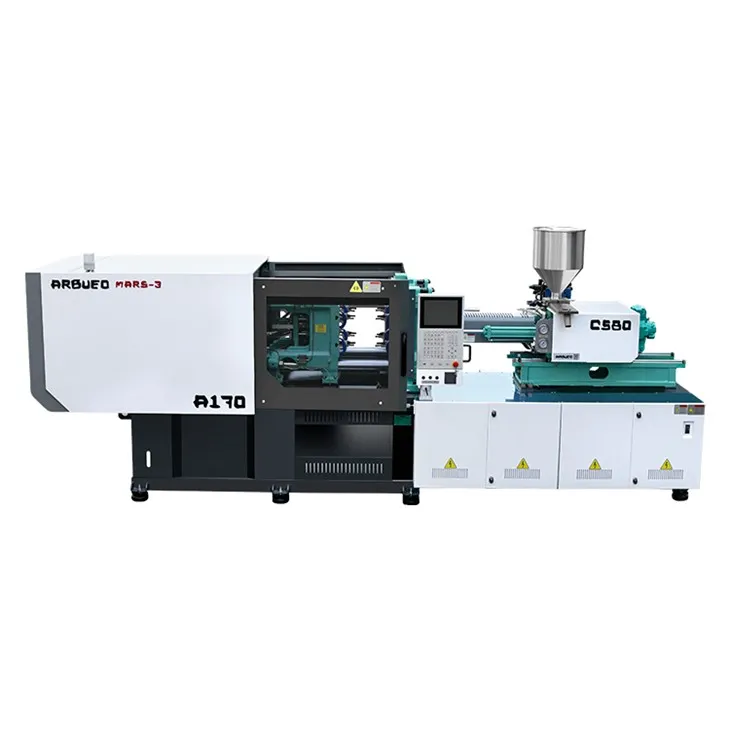

Calitatea produsului final depinde de diverși factori, inclusiv tipul de plastic utilizat, designul matriței și setările mașinii de turnat prin injecție. În calitate de furnizor, oferim diferite tipuri de mașini, cum ar fiMașină mare de turnat prin injecțiepentru producția de volum mare șiMașină de turnat prin injecție de masăpentru proiecte la scară mai mică sau prototipuri.
Pasul 1: Definiți cerințele produsului
Primul pas în proiectarea matriței este definirea clară a cerințelor produsului final. Trebuie să luați în considerare factori precum forma, dimensiunea și funcția piesei. De exemplu, dacă faceți un recipient din plastic, va trebui să vă gândiți la capacitatea acestuia, la tipul de capac pe care îl va avea și la orice caracteristici, cum ar fi mânere sau duze.
De asemenea, este important să determinați nivelurile de toleranță necesare. Toleranțele se referă la abaterea admisă de la dimensiunile specificate ale piesei. Toleranțe mai strânse înseamnă o precizie mai mare, dar și o proiectare și producție de matrițe mai dificile și costisitoare.
Pasul 2: Alegeți materialul plastic potrivit
Materialele plastice diferite au proprietăți diferite, cum ar fi rezistența, flexibilitatea și rezistența la căldură. Alegerea materialului plastic va avea un impact semnificativ asupra designului matriței. De exemplu, unele materiale plastice se micșorează mai mult decât altele în timpul procesului de răcire. Va trebui să țineți cont de această contracție atunci când proiectați cavitatea matriței.
Dacă piesa trebuie să fie transparentă, probabil veți alege un plastic transparent, cum ar fi policarbonatul sau acrilul. Pe de altă parte, dacă necesită o rezistență ridicată, materiale precum ABS sau nailon ar putea fi mai potrivite. În calitate de furnizor, putem oferi îndrumări cu privire la cele mai bune materiale plastice pentru aplicația dumneavoastră specifică.
Pasul 3: Proiectați cavitatea matriței
Cavitatea matriței este spațiul în care plasticul topit va curge și va lua forma produsului final. Atunci când proiectați cavitatea, trebuie să luați în considerare factori precum unghiul de pescaj. Un unghi de tragere este o ușoară conicitate pe pereții cavității matriței, ceea ce face mai ușoară scoaterea piesei după ce s-a solidificat.
De asemenea, trebuie să vă gândiți la locația porții. Poarta este punctul în care plasticul topit intră în cavitatea matriței. Dimensiunea, forma și locația porții pot afecta fluxul de plastic și calitatea piesei finale. O poartă bine plasată poate preveni probleme precum capcanele de aer și umplerea neuniformă.
Pasul 4: Încorporați canale de răcire
Răcirea este o parte critică a procesului de turnare prin injecție. Cu cât plasticul se răcește mai repede, cu atât mai rapid poate fi ciclul de producție. Cu toate acestea, răcirea neuniformă poate duce la deformare și alte defecte ale piesei finale.
De aceea, este esențial să proiectăm un sistem de răcire eficient în matriță. Canalele de răcire sunt pasaje în interiorul matriței prin care curge un lichid de răcire, de obicei apă. Aceste canale trebuie plasate strategic pentru a asigura o răcire uniformă a plasticului din cavitate. Dimensiunea și aspectul canalelor de răcire trebuie calculate cu atenție pe baza dimensiunii și formei cavității matriței.
Pasul 5: Luați în considerare sistemul de evacuare
Odată ce plasticul s-a solidificat, piesa trebuie scoasă din matriță. Sistemul de evacuare din matriță este responsabil pentru această sarcină. Există diferite tipuri de sisteme de ejecție, cum ar fi știfturi de ejecție, manșoane de ejecție și plăci de stripare.
Știfturile ejectorului sunt cel mai comun tip. Ei împing piesa afară din cavitatea matriței atunci când matrița se deschide. Cu toate acestea, locația știfturilor de evacuare trebuie planificată cu atenție pentru a evita lăsarea de urme pe suprafața vizibilă a piesei.
Pasul 6: Proiectați baza matriței
Baza matriței asigură suportul structural pentru cavitatea matriței, canalele de răcire și sistemul de ejecție. De asemenea, trebuie să fie compatibil cu mașina de turnat prin injecție. Mărimea și designul bazei matriței vor depinde de dimensiunea și complexitatea cavității matriței.
Baza matriței trebuie să fie realizată din materiale de înaltă calitate, care să reziste la presiuni și temperaturi ridicate implicate în procesul de turnare prin injecție. De asemenea, ar trebui să fie ușor de instalat și întreținut pe mașina de turnat prin injecție.
Pasul 7: Creați un model 3D și o simulare
Înainte de a fabrica matrița, este o idee bună să creați un model 3D al designului matriței. Acest lucru vă permite să vizualizați mucegaiul și să identificați din timp orice probleme potențiale. Puteți utiliza software-ul de proiectare asistată de computer (CAD) pentru a crea modelul 3D.
Software-ul de simulare poate fi folosit și pentru a analiza fluxul de plastic în cavitatea matriței, procesul de răcire și ejectarea piesei. Acest lucru ajută la optimizarea designului matriței și la reducerea riscului de greșeli costisitoare în timpul procesului de fabricație.
Pasul 8: Fabricați și testați matrița
Odată ce proiectarea matriței este finalizată, este timpul să fabricați matrița. Matrița este de obicei realizată din metal, cum ar fi oțel sau aluminiu, folosind procese de prelucrare precum frezarea și prelucrarea cu descărcare electrică (EDM).
După ce matrița este fabricată, aceasta trebuie testată pe o mașină de turnat prin injecție. În timpul testului, puteți verifica calitatea pieselor produse, timpul ciclului și eventualele probleme cu matrița. Dacă este necesar, se pot face ajustări la designul matriței.
Pasul 9: Controlul calității
Controlul calității este un proces continuu pe tot parcursul proiectării și producției matriței. Trebuie să verificați dimensiunile componentelor matriței, finisajul suprafeței și funcționalitatea generală a matriței. Acest lucru asigură că matrița va produce piese de înaltă calitate în mod constant.
Concluzie
Proiectarea unei matrițe pentru o mașină de turnat prin injecție de plastic este un proces complex, dar plin de satisfacții. Urmând acești pași și luând în considerare toți factorii implicați, puteți crea o matriță care produce piese din plastic de înaltă calitate în mod eficient.
În calitate de furnizor de mașini de turnat prin injecție de plastic, suntem aici pentru a vă sprijini la fiecare pas. Fie că aveți nevoie de oMașină mare de turnat prin injecțiepentru producție la scară largă sau consiliere cu privire la proiectarea matriței, suntem gata să vă ajutăm. Dacă sunteți interesat să aflați mai multe sau să discutați despre cerințele dvs. specifice, nu ezitați să ne contactați pentru o consultație. Așteptăm cu nerăbdare să vă ajutăm să vă aduceți la viață proiectele de turnare prin injecție de plastic.
Referințe
- Tronul, JL (1996). Turnarea prin injecție a materialelor plastice: teorie și practică. Marcel Dekker.
- Rosato, DV și Rosato, DV (2000). Manual de turnare prin injecție. Editura academică Kluwer.
