Cum se calculează volumul de injecție pentru o mașină de injecție din plastic?

Ca furnizor experimentat de mașini de injecție din plastic, am înțeles rolul critic pe care îl joacă calculul precis al volumului de injecție în procesul de modelare a injecției de plastic. Acest blog își propune să ofere un ghid cuprinzător cu privire la modul de calculare a volumului de injecție pentru o mașină de injecție din plastic, asigurând performanțe optime și producție de înaltă calitate pentru proiectele dvs.

Înțelegerea elementelor de bază ale volumului de injecție

Volumul de injecție se referă la cantitatea de plastic topit care este injectat în cavitatea matriței în timpul fiecărui ciclu de injecție. Este un parametru fundamental care afectează direct dimensiunea, greutatea și calitatea părții modelate. Calcularea corectă a volumului de injecție este esențială pentru obținerea dimensiunilor părților consistente, minimizarea deșeurilor și maximizarea eficienței producției.

Factori care afectează volumul de injecție

Înainte de a intra în metodele de calcul, este important să înțelegem factorii care pot influența volumul de injecție:

1. Design de piese: Mărimea, forma și complexitatea părții modelate sunt determinanții primari ai volumului de injecție necesar. Părțile mai mari necesită în mod natural mai mult plastic, în timp ce geometriile complexe pot avea nevoie de material suplimentar pentru a umple toate cavitățile.
2. Proiectare mucegai: Trebuie luat în considerare volumul cavității mucegaiului, inclusiv alergători, porți și orificii de aerisire. O matriță bine proiectată va reduce la minimum cantitatea de material suplimentar necesar pentru sistemul alergător.
3. Proprietăți din material plastic: Diferite materiale plastice au densități diferite și caracteristici ale fluxului. De exemplu, materialele plastice cu densitate ridicată va necesita mai mult volum pentru aceeași greutate în comparație cu materialele plastice cu densitate mică. Rata de contracție a materialului afectează, de asemenea, dimensiunea finală a părții și, în consecință, volumul de injecție.
4. Specificații ale mașinii: Unitatea de injecție a mașinii de injecție din plastic are o capacitate maximă de volum de injecție. Este crucial să ne asigurăm că volumul de injecție calculat este în capacitățile mașinii.

Metode de calcul

Metoda 1: Calculul volumului pe baza dimensiunilor piesei

Dacă cunoașteți dimensiunile părții modelate, puteți calcula volumul său folosind formule geometrice de bază. Iată câteva forme comune și metodele lor de calcul al volumului:

• Cuboid: Pentru o parte cu lungime (l), lățime (w) și înălțime (h), volumul (v) este calculat ca (v = l \ times w \ ori h).
• Cilindru: Pentru un cilindru cu rază (r) și înălțime (h), volumul este (v = \ pi r^{2} h).
• Sferă: Pentru o sferă cu rază (r), volumul este (v = \ frac {4} {3} \ pi r^{3}).

După ce ați calculat volumul piesei, trebuie să țineți cont de volumul alergătorului și al porții. Un sistem tipic de alergător poate adăuga 10% - 30% la volumul piesei, în funcție de proiectarea sa.

Să presupunem că aveți o parte cuboidă - în formă cu (l = 100mm), (w = 50mm) și (h = 20mm). Volumul piesei (v_ {parte} = 100 \ times50 \ times20 = 100000mm^{3} = 100cm^{3}). Dacă sistemul Runner and Gate adaugă 20% la volumul piesei, volumul total de injecție (v_ {total} = v_ {parte} \ times (1 + 0.2) = 100 \ times1.2 = 120cm^{3}).

Metoda 2: Greutate - la - conversia volumului

Un alt mod de a calcula volumul de injecție este prin determinarea greutății părții și apoi transformarea acesteia în volum folosind densitatea materialului plastic.

Formula pentru calcularea volumului din greutate este (v = \ frac {m} {\ rho}), unde (m) este masa părții și (\ rho) este densitatea materialului plastic.

De exemplu, dacă aveți o parte care cântărește 50 de grame și materialul plastic are o densitate de (1,2g/cm^{3}), volumul piesei este (v = \ frac {50} {1.2} \ aprox41.67cm^{3}). Din nou, trebuie să adăugați volumul sistemului Runner.

Folosirea mașinilor noastre de injecție din plastic pentru o injecție precisă

La compania noastră, oferim o gamă largă de mașini de injecție din plastic, inclusivMașină de modelare a injecției hidraulice de prindere,Mașină de modelare a injecției din plastic hidraulic, șiMașină de modelare a injecției hibride. Aceste mașini sunt echipate cu sisteme de control avansate care permit reglarea precisă a volumului de injecție.

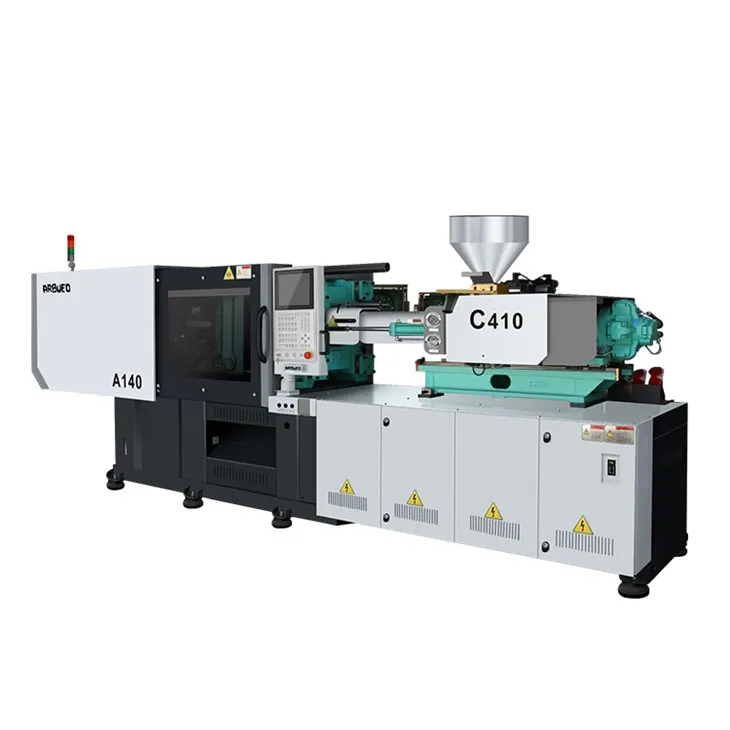

Mașinile de modelare prin injecție hidraulică de prindere asigură o forță de prindere înaltă presiune, asigurând umplerea exactă a cavităților de matriță. Mașinile de modelare a injecției din plastic hidraulic sunt cunoscute pentru fiabilitatea și ușurința de funcționare a acestora. Între timp, mașinile de modelare cu injecție hibridă combină avantajele sistemelor hidraulice și electrice, oferind eficiență energetică și de funcționare cu viteză mare.

Fine - reglarea volumului de injecție

După calculul inițial, este adesea necesar să se potrivească volumul de injecție în timpul procesului de producție efectiv. Iată câțiva pași de urmat:

1. Fotografii de testare: Efectuați fotografii de testare cu volumul de injecție calculat. Verificați piesele turnate pentru orice defecte, cum ar fi fotografii scurte (umplutură incompletă), bliț (exces de material) sau deformare.
2. Ajustare: Pe baza rezultatelor testului, faceți mici ajustări la volumul de injecție. Dacă există fotografii scurte, creșteți ușor volumul de injecție; Dacă există bliț, scade -l.
3. Monitorizare și optimizare: Monitorizați continuu procesul de producție și calitatea pieselor modelate. În timp, puteți optimiza volumul de injecție pentru a obține cele mai bune rezultate.

Concluzie

Calcularea volumului de injecție pentru o mașină de injecție din plastic este un proces cu mai multe etape care necesită o examinare atentă a proiectării pieselor, a proiectării mucegaiului, a proprietăților materialului plastic și a specificațiilor mașinii. Folosind metodele de calcul adecvate și reglarea fină a volumului în timpul producției, puteți asigura piese modelate de înaltă calitate și o producție eficientă.

Dacă sunteți pe piață pentru o mașină de injecție din plastic sau aveți nevoie de asistență suplimentară cu calculul volumului de injecție, suntem aici pentru a vă ajuta. Echipa noastră de experți vă poate oferi soluții personalizate în funcție de cerințele dvs. specifice. Contactați -ne pentru a începe o discuție fructuoasă despre nevoile dvs. de turnare prin injecție din plastic.

Referințe

• „Manual de modelare a injecției din plastic” de O. Olabisi
• „Turnare prin injecție pentru cereri medicale” de Peter A. Clausing
