Pe tărâmul producției moderne, precizia este primordială. Când vine vorba de producerea de componente din plastic, precizia echipamentelor de fabricație poate avea un impact semnificativ asupra calității și funcționalității produselor finale. Ca furnizor deMașină de modelare prin injecție CNC, Întâlnesc adesea întrebări despre precizia dimensională pe care le pot obține aceste mașini. În această postare pe blog, voi aprofunda factorii care influențează precizia dimensională a unei mașini de modelare prin injecție CNC și voi explora cât de precise pot fi.
Înțelegerea modelării prin injecție CNC
Înainte de a discuta despre precizia mașinilor de modelare prin injecție CNC, este esențial să înțelegem principiile de bază ale procesului. Turnarea prin injecție CNC este o metodă de fabricație folosită pentru a produce piese din plastic prin injectarea materialului plastic topit într -o cavitate de matriță. Procesul implică mai multe etape, inclusiv plastifizarea, injecția, ambalarea, răcirea și ejectarea. Aspectul CNC (control numeric al computerului) al mașinii permite un control precis al diverșilor parametri, cum ar fi temperatura, presiunea și viteza de injecție, care sunt cruciale pentru obținerea unor rezultate consistente și precise.
Factori care afectează precizia dimensională
Precizia dimensională a unei mașini de modelare prin injecție CNC este influențată de o multitudine de factori, atât interni, cât și externi cu mașina în sine. Înțelegerea acestor factori este esențială pentru a asigura producerea unor piese de înaltă calitate, cu dimensiuni precis.
Proiectarea mașinii și calitatea construirii
Calitatea de proiectare și construire a mașinii de modelare prin injecție CNC joacă un rol semnificativ în capacitatea sa de a produce piese precise. O mașină bine concepută cu componente de înaltă calitate este mai probabil să mențină stabilitatea și precizia în timpul procesului de modelare. De exemplu, o mașină cu un cadru rigid și ghiduri liniare precise pot reduce la minimum vibrațiile și să asigure o mișcare lină a jumătăților de matriță, ceea ce este esențial pentru menținerea dimensiunilor precise ale pieselor. În plus, sistemele de control avansate și senzorii pot oferi feedback și ajustare în timp real, sporind în continuare precizia mașinii.
Proprietăți materiale
Proprietățile materialului plastic utilizat în procesul de modelare prin injecție pot afecta, de asemenea, precizia dimensională. Diferite materiale plastice au rate de contracție diferite, care este suma prin care materialul se contractă pe măsură ce se răcește și se solidifică. Ratele de contracție pot varia în funcție de factori precum tipul de plastic, condițiile de modelare și geometria pieselor. De exemplu, materialele plastice cristaline au, în general, rate de contracție mai mari decât materialele plastice amorfe. Pentru a compensa contracția, proiectarea matriței trebuie să țină seama de rata de contracție preconizată a materialului și să fie proiectată cu alocații adecvate.
Proiectarea și fabricarea mucegaiului
Proiectarea și fabricarea mucegaiului sunt factori critici în realizarea dimensiunilor corecte ale pieselor. O matriță bine proiectată ar trebui să aibă dimensiuni precise a cavității și un sistem de închidere adecvat pentru a asigura umplerea uniformă a cavității matriței. Sistemul de închidere controlează fluxul de plastic topit în matriță și poate afecta distribuția materialului și dimensiunile părții rezultate. În plus, matrița trebuie fabricată cu o precizie ridicată folosind tehnici avansate de prelucrare, cum ar fi prelucrarea CNC, pentru a se asigura că dimensiunile cavității sunt în toleranțele necesare.
Parametri de proces
Parametrii procesului folosiți în procesul de turnare prin injecție, cum ar fi temperatura, presiunea și viteza de injecție, pot avea un impact semnificativ asupra preciziei dimensionale. De exemplu, dacă presiunea de injecție este prea scăzută, este posibil ca cavitatea matriței să nu fie complet umplută, rezultând părți incomplete sau părți cu dimensiuni inconsistente. Pe de altă parte, dacă presiunea de injecție este prea mare, poate provoca bliț sau distorsiune excesivă a piesei. În mod similar, temperatura materialului plastic și a matriței poate afecta rata de contracție și proprietățile de curgere ale materialului, care la rândul lor pot afecta dimensiunile pieselor. Prin urmare, este esențial să optimizăm parametrii procesului pe baza proprietăților materialului, a geometriei părților și a proiectării mucegaiului pentru a obține precizia dimensională dorită.
Factorii de mediu
Factorii de mediu, cum ar fi temperatura și umiditatea, pot afecta, de asemenea, precizia dimensională a părților modelate prin injecție. Modificările de temperatură și umiditate pot determina extinderea sau contractarea materialului plastic, ceea ce poate duce la variații dimensionale în părțile finite. Pentru a minimiza impactul factorilor de mediu, este important să se mențină un mediu de fabricație stabil și să permitem pieselor să atingă o temperatură stabilă înainte de a -și măsura dimensiunile.
Realizarea unei precizii dimensionale înalte
În ciuda multor factori care pot afecta precizia dimensională, mașinile moderne de modelare prin injecție CNC sunt capabile să atingă un nivel foarte ridicat de precizie. Controlând cu atenție factorii menționați mai sus și implementarea celor mai bune practici în proiectarea mucegaiului, selecția materialelor și optimizarea proceselor, este posibil să se producă piese cu toleranțe dimensionale de până la ± 0,001 inci sau chiar mai bine în unele cazuri.
Tehnologie avansată și automatizare
Progresele în tehnologie au îmbunătățit semnificativ precizia și repetabilitatea mașinilor de modelare prin injecție CNC. De exemplu, mașinile moderne sunt echipate cu sisteme de control avansate care utilizează monitorizare în timp real și feedback pentru a ajusta parametrii procesului, după cum este necesar. Acest lucru permite un control precis al procesului de modelare și asigură o calitate a părților constante. În plus, tehnologiile de automatizare, cum ar fi manipularea părților robotice și sistemele de schimbare a mucegaiului, pot îmbunătăți în continuare eficiența și precizia prin reducerea potențialului de eroare umană.
Controlul calității și inspecția
Implementarea unui proces robust de control și inspecție a calității este esențială pentru asigurarea preciziei dimensionale a pieselor modelate prin injecție. Aceasta poate include inspecția în proces folosind senzori și calibre pentru a monitoriza dimensiunile pieselor în timpul procesului de modelare, precum și inspecția post-proces folosind echipamente de măsurare de precizie, cum ar fi mașinile de măsurare a coordonatelor (CMM). Prin inspecția în mod regulat a pieselor și analizând datele, este posibil să se identifice orice tendințe sau probleme și să facem ajustări la proces sau la matriță, după cum este necesar pentru a menține precizia dimensională.
Îmbunătățire continuă
Îmbunătățirea continuă este un proces continuu în industria de modelare prin injecție. Prin evaluarea și optimizarea în mod regulat a procesului de fabricație, este posibil să se îmbunătățească în continuare precizia dimensională a pieselor. Aceasta poate implica experimentarea cu diferite materiale, proiectări de mucegai și parametri de proces pentru a găsi combinația optimă pentru obținerea rezultatelor dorite. În plus, să fii la curent cu cele mai recente progrese în tehnologia și cele mai bune practici din industrie poate ajuta la asigurarea faptului că procesul de fabricație rămâne competitiv și eficient.
Exemple din lumea reală de precizie dimensională înaltă
Pentru a ilustra nivelul ridicat de precizie dimensională care poate fi obținut cu mașini de modelat prin injecție CNC, să luăm în considerare câteva exemple din lumea reală. În industria auto, de exemplu, piesele modelate prin injecție, cum ar fi componentele tabloului de bord, mânerele ușilor și huse pentru motoare necesită o precizie ridicată pentru a asigura o potrivire și funcționare corespunzătoare. Prin utilizarea unor mașini avansate de modelare prin injecție CNC și implementarea unor măsuri stricte de control al calității, producătorii sunt capabili să producă aceste piese cu toleranțe dimensionale în câteva mii de centimetru.
În industria dispozitivelor medicale, unde precizia este și mai critică, modelarea prin injecție CNC este utilizată pentru a produce piese precum seringi, instrumente chirurgicale și dispozitive implantabile. Aceste părți trebuie să îndeplinească cerințe de reglementare stricte și să aibă toleranțe dimensionale extrem de strânse pentru a asigura siguranța și eficacitatea pacientului. Prin controlul cu atenție procesul de modelare și folosind materiale de înaltă calitate, producătorii sunt capabili să producă piese medicale cu nivelul necesar de precizie și consistență.
Concluzie
În concluzie, precizia dimensională a unei mașini de modelare prin injecție CNC este influențată de o varietate de factori, inclusiv proiectarea mașinii, proprietățile materialului, proiectarea mucegaiului, parametrii procesului și condiții de mediu. Cu toate acestea, odată cu progresele tehnologiei și implementarea celor mai bune practici în proiectarea mucegaiului, selecția materialelor și optimizarea proceselor, mașinile moderne de modelare prin injecție CNC sunt capabile să obțină un nivel foarte ridicat de precizie. Înțelegând factorii care afectează precizia dimensională și luând măsuri adecvate pentru a le controla, producătorii pot produce piese de înaltă calitate, cu dimensiuni precis, care îndeplinesc cele mai stricte cerințe ale diferitelor industrii.

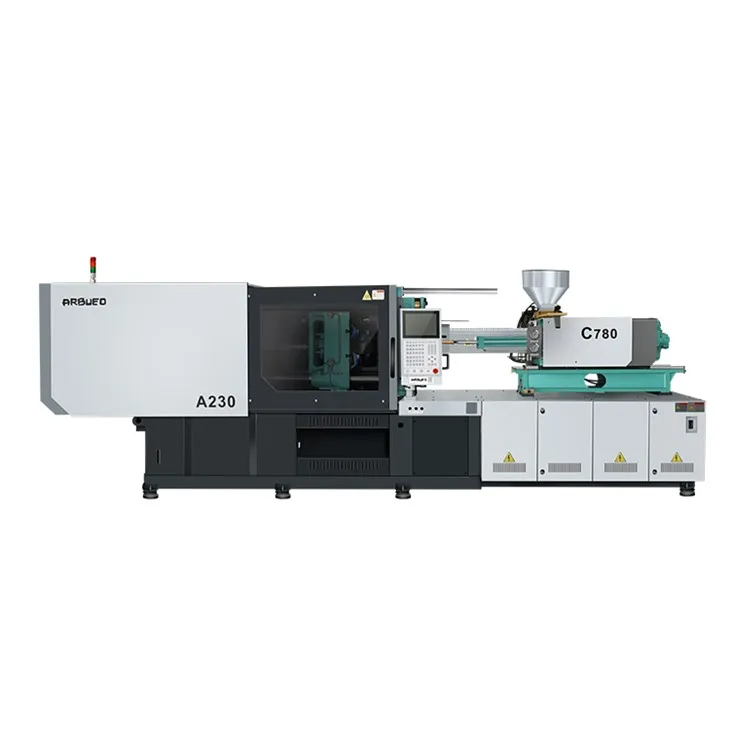

Dacă sunteți pe piață pentru unMașină de modelare prin injecție de mare vitezăsau aMașină de modelare mare prin injecțieAceasta oferă o precizie dimensională excepțională, vă invit să ne contactați pentru a discuta cerințele dvs. specifice. Echipa noastră de experți este dedicată să vă ofere cele mai bune soluții și sprijin pentru a asigura succesul proiectelor dvs. de modelare prin injecție.
Referințe
- „Manual de modelare prin injecție” de O. Johannaber
- „Manual de inginerie a plasticilor” de HS Katz și JV Milewski
- „Proiectarea mucegaiului pentru modelarea prin injecție” de RA Malloy
